一、摘要
       在血液病房中，對溫度，濕度以及光照的要求相當高，為了提高自動化程度，在上海某醫院血液病房的空調系統中加入了溫濕度監控系統。采用15英寸臺灣威倫通觸摸屏做上位機，虹潤NHR系列儀表做采集數據和控制輸出。實現了對空調機組、冷水機組、輔助房間以及各個病房的溫度、濕度和各個開關量的實時采集和顯示。
     二、產品的市場背景
       從人體的熱舒適度與健康出發,要對室內溫度、濕度以及光照度進行全面控制。傳統的空調系統采用溫濕度聯合處理存在諸多的弊端；首先經過冷凝除濕后的空氣雖然濕度滿足要求，但溫度過低，有時還需要再熱，造成能源的浪費與損失；其次通過冷凝方式對空氣進行冷卻和除濕，難以適應室內實際濕熱比的變化，影響室內熱舒適性；最后通過表冷器對空氣進行降溫除濕溫，容易引起霉菌滋生，并通過空調系統傳播，造成室內空氣品質下降。新型獨立設計的空調系統，針對不同的氣候條件、不同類型的建筑、結合節能熱點，通過采用新風來承擔排除室內余濕、CO2以及人/物的異味，以保證室內空氣質量；室內的顯熱則通過另外的系統來排除（或補充），這樣有效避免了傳統傳統空調系統熱濕聯合處理時存在的問題。從自動化控制角度出發，在空調系統中加入了溫濕度監控系統，可以有效地解決能源管理，提高病房的舒適度。下面是虹潤NHR系列儀表在血液病房溫濕度監控系統中的應用。
     三、產品的技術原理
      1、系統的硬件組成

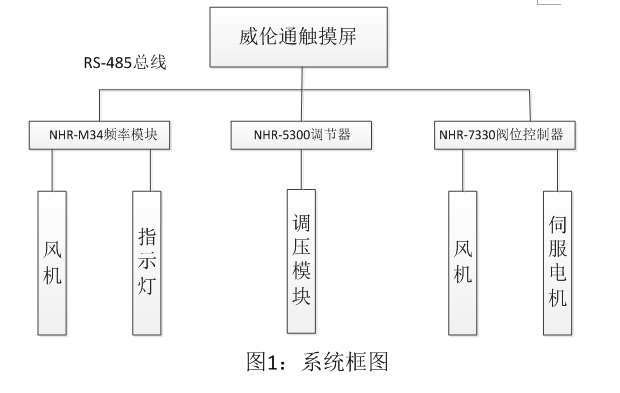

            系統的硬件組成如圖1所示。

2、系統功能

       1）溫度濕度控制自動/手動切換功能；

      2）風機運行/備用切換控制；

      3） 病人入住消毒相互連鎖控制：停止、準備、自凈、入??；

      4） 病房燈光遠程調整;

      5）病房漏電報警功能；

      6）威倫通觸摸屏負責工業現場連接的所有儀表進行全方位的監控、數據采集和各項事務的處理；

 四、產品的應用

 1、威倫通觸摸屏控制

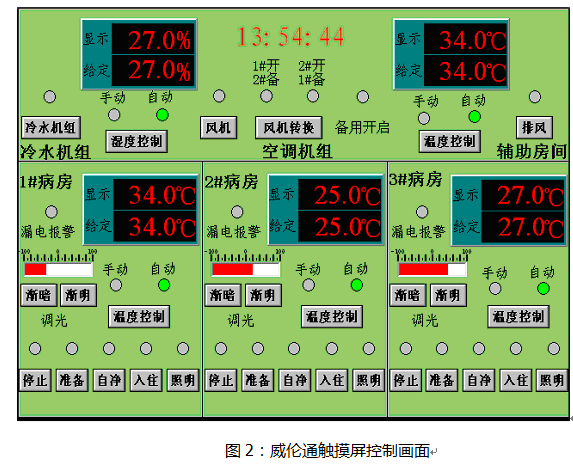

 威倫通觸摸屏可實現系統的集中管理和分散控制，方便領導層的管理工作，它和NHR系列儀表之間采用RS-485通訊，具有信號傳輸距離遠，抗干擾能力強，穩定性高等特點。威倫通觸摸屏控制畫面如圖2所示。

 2、系統配置

 1）觸摸屏

 臺灣威倫通觸摸屏具備高精度、高可靠性、顯示形象直觀、界面友好、使用操作方便、易于功能擴充等突出特點；不僅可運行WINCE 、LINUX等各種嵌入式操作系統及軟件，也可運行WINDOWS 98等PC操作系統及軟件，應用豐富靈活。顯示屏采用15英寸TFT真彩色液晶屏幕，配合觸摸式屏幕操作，顯示畫面直觀清晰，操作簡便。它采用CF電子盤，解決了普通硬盤不耐震動的問題，可應用于工業現場。具有一個RS232通訊接口、1個RS485通訊接口，1個并行打印口、1個USB接口、1個PS/2鼠標接口，1個鍵盤接口、1個RJ45以太網口。操作系統采用WIN CE作為操作系統，WIN CE操作系統具備高穩定性、操作簡單、系統資源消耗少等特點，被廣泛應用于工業控制嵌入系統中，方便用戶組態。它與虹潤全系列儀表配套使用共同構成儀表總線系統。

  2）虹潤全系列儀表配置

  NHR-M34用于在計算機控制系統中作為開關量輸入輸出（I/O）接口，它采用RS485通迅接口與計算機通訊，可為計算機提供廉價而高可靠性的開關量輸入與輸出；NHR-M34采用光電隔離技術，可進行模塊式組合，在該系統中采用NHR-M34頻率檢測模塊用來對風機、冷水機組、空調風機的開關以及各類指示燈等現場的開關量進行采集和控制,輸出模塊可選擇繼電器輸出和OC門輸出;NHR-M34 只需進行波特率和通訊地址兩項設置,安裝方式采用導軌安裝方式。

  NHR-5300系列人工智能溫控器/調節儀是國產先進的儀表，內部采用了高性能的ASIC芯片和模塊化硬件設計，在輸入、輸出信號上均采用了數字校正技術，以消除穩定性較差的可調電阻所帶來的誤差；通過自動調零技術的應用可長期使用而不會產生零點漂移，測量數字精確穩定；具有多種輸入、輸出規格和報警方式設置。電源可在85-264VAC（50-60HZ）寬范圍內波動，在強干擾的環境下也能保證測量的精度和工作的穩定性。在該系統中，根據系統需要用來對3個病房的溫度檢測和控制、冷水機組的濕度檢測和控制、以及3個病房中調光的控制輸出，調光輸出為4-20mA信號來控制移相可控硅輸出，從而達到調光效果。

  NHR-7330系列閥位反饋控制器具有人工自整定功能、手動/自動無擾動切換操作功能和大屏幕漢顯記錄輸出狀態和顯示輸出值等，以及用作伺服放大器直接控制閥門位置的比例輸出。在該系統中使用NHR-7330儀表進行空調機組的溫度檢測以及伺服電機的正反轉控制。

  3）軟件配置

  主要功能：溫度、濕度的實時顯示；在自動控制情況下用戶可設定溫濕度的給定值；在觸摸屏上用戶可以做以下操作：溫濕度控制方式的切換；空調機組風機轉換；冷水機組、排風機、風機的啟停；調光亮度控制；病房指示燈的開關。可以觀察到各個設備的工作狀態。

 4）產品圖片 ：

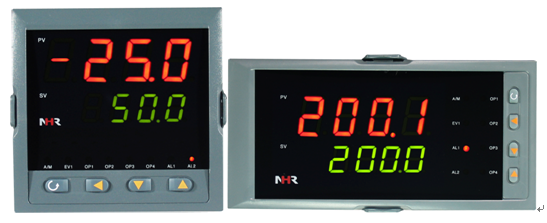

 NHR5300系列人工智能溫控器/調節儀

  NHR7330閥位反饋控制器

  NHR-M34頻率開關量輸入輸出模塊

 五、結論

 采用NHR系列儀表與臺灣威倫通觸摸屏PC組成的上海某醫院血液病房監控系統已經無故障運行一年，運行狀況良好。采用NHR系列產品系統組態簡單、方便；功能可靠、穩定。
